Rincian Produk
Tempat asal: Cina
Nama merek: XINHENG
Sertifikasi: IATF16949,ISO9001
Nomor model: F3027
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1000 pcs
Harga: Bisa dinegosiasikan
Kemasan rincian: Karton + Palet
Waktu pengiriman: 10-15 hari
Syarat-syarat pembayaran: T/T, L/C, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 10.000 TON PER TAHUN
Product name: |
Fan Ferrite Magnets |
Application: |
Fan Motor, Rotor Magnet |
Shape: |
Arc,Tile |
Type: |
Anisotropic sintered magnet |
Composite: |
Ferrite strontium powder |
Size: |
(R26.5mm-r15.5mm)×5.00mm |
Processing: |
Wet molding |
Coating: |
No Coating |
Package size: |
340mm×255mm×75mm |
Quantity per carton: |
1254pcs |
Product name: |
Fan Ferrite Magnets |
Application: |
Fan Motor, Rotor Magnet |
Shape: |
Arc,Tile |
Type: |
Anisotropic sintered magnet |
Composite: |
Ferrite strontium powder |
Size: |
(R26.5mm-r15.5mm)×5.00mm |
Processing: |
Wet molding |
Coating: |
No Coating |
Package size: |
340mm×255mm×75mm |
Quantity per carton: |
1254pcs |

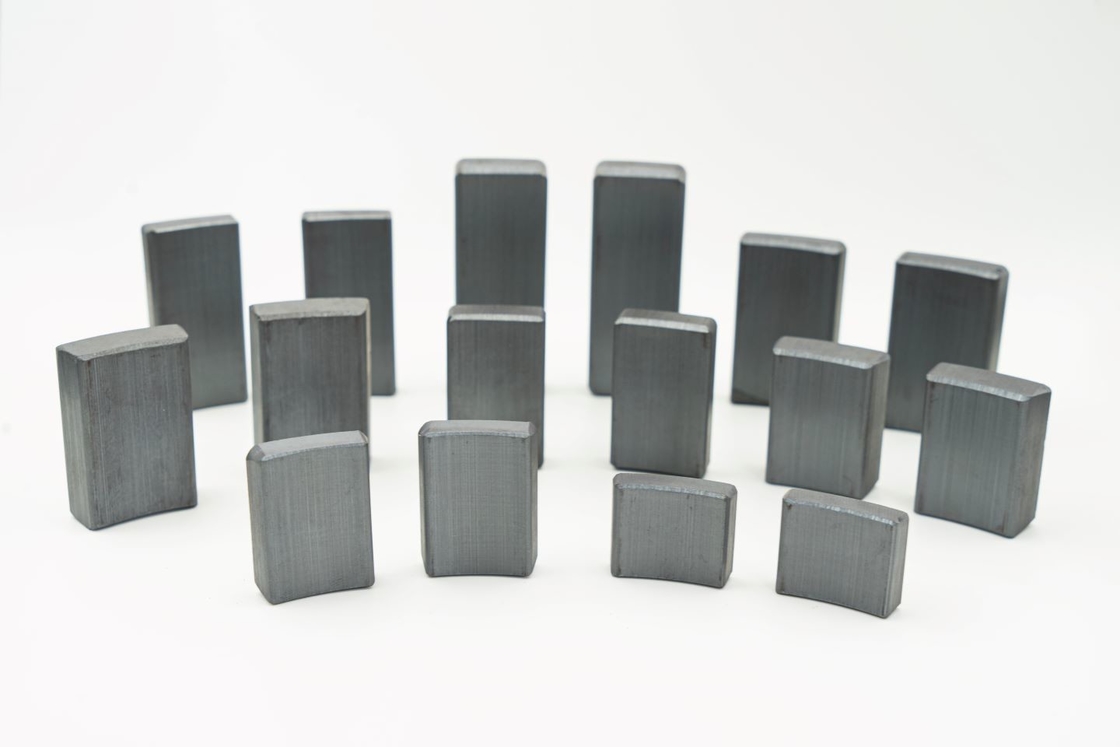

Blok-Blok Ferrit Magnet Permanen Untuk Digunakan Pada Kipas Kecil Portabel F3027
Pengantar Kipas Motor:
Magnet pada stator sering disebut magnet eksitasi, dan digunakan untuk menghasilkan medan magnet yang stabil yang, ketika diberi energi, berinteraksi dengan medan magnet berputar yang dihasilkan oleh arus pada rotor, sehingga menggerakkan rotor untuk berputar.
Magnet pada rotor disebut magnet berputar, biasanya berputar bersama rotor, ketika rotor berputar, medan magnet dari magnet berputar akan berinteraksi dengan medan magnet eksitasi pada stator, menghasilkan gaya dan torsi, menggerakkan rotor untuk terus berputar, sehingga menggerakkan bilah kipas.
Apa fitur dari magnet strontium ferrite keramik yang dibuat dengan cetakan kompresi basah?
Komposisi - Mengandung strontium ferrite (SrFe12O19) sebagai bahan magnet utama. Strontium ferrite memiliki sifat magnet yang baik dan murah untuk diproduksi.
Kepadatan - Memiliki kepadatan relatif tinggi sekitar 95% atau lebih setelah sintering. Ini memberikan kekuatan mekanik yang baik.
An-isotropi - Menunjukkan an-isotropi magnetokristalin yang kuat karena struktur kristal heksagonalnya. Hal ini menghasilkan arah preferensi magnetisasi di sepanjang satu sumbu.
Bentuk partikel - Serbuk strontium ferrite yang digunakan biasanya memiliki morfologi platelet heksagonal yang membantu mempromosikan an-isotropi magnet selama pencetakan dan sintering.
Metode pencetakan - Serbuk dicampur dengan pengikat cair dan dicetak kompresi menjadi kompak hijau padat menggunakan tekanan tinggi. Ini mengarahkan partikel an-isotropik.
Proses pembakaran - Kompak kemudian disinter pada suhu tinggi untuk mengembangkan kepadatan sambil mempertahankan orientasi anisotropi magnetik yang diinduksi dari pencetakan.
Remanensi - Memiliki kerapatan fluks magnetik maksimum atau remanensi di sepanjang sumbu anisotropi, tetapi sedikit/tidak ada remanensi yang tegak lurus terhadapnya.
Koersivitas - Biasanya memiliki koersivitas sedang hingga tinggi tergantung pada aditif, kepadatan, dan tingkat anisotropi yang dicapai.
Apa keuntungan utama dari magnet strontium ferrite keramik yang dibuat dengan cetakan kompresi basah?
Biaya rendah - Strontium ferrite murah dan proses pencetakan basah relatif sederhana. Ini membuatnya lebih murah daripada magnet rare-earth.
Sifat magnetik tinggi - Bahkan tanpa penambahan elemen rare earth berat, magnet strontium ferrite dapat mencapai koersivitas 700-1000 kA/m, membuatnya cocok untuk banyak aplikasi.
Konsistensi dimensi - Proses pencetakan kompresi memungkinkan toleransi dimensi yang dekat dan bentuk magnet yang seragam untuk diproduksi secara konsisten.
Stabilitas suhu - Magnet strontium ferrite memiliki suhu Curie yang tinggi, biasanya sekitar 450-470°C. Mereka mempertahankan sifat magnetik yang baik pada rentang suhu operasi yang luas.
Ketahanan terhadap korosi - Menjadi bahan keramik yang sepenuhnya padat, mereka tidak rentan terhadap korosi seperti magnet terikat yang mengandung aditif.
Kemampuan produksi massal - Proses pencetakan cocok untuk manufaktur volume tinggi otomatis dari geometri magnet yang kompleks.
SIFAT FISIK MAGNET FERRITE SINTER
Satuan | Ferrite Sinter (Keramik) | |
Curie Suhu | ºC | 450 |
Suhu Operasi Maksimum | ºC | 350 |
Kekerasan | Hv | >530 |
Kepadatan | g/cm3 | 4.8 – 5.0 |
Permeabilitas recoil relatif | μrec | 1.05-1.1 |
Koefisien Suhu Br | %/ºC | -0.18 |
Koefisien Suhu iHc | %/ºC | 0.11-0.40 |
Kekuatan Anti-Bending | N/m2 | (0.5-0.9)×108 |
Kekuatan Anti-Kompresi | N/m2 | ≥6.9×108 |
Kekuatan Anti-Tarik | N/m2 | (0.2-0.5)×108 |
Panas Spesifik | J/kg·K | 600-900 |
Resistivitas | Q.cm | >104 |
Apa aplikasi dari magnet ferrite permanen Xinheng?
Xinheng terutama memproduksi jenis magnet segmen busur keramik berikut:
Bagaimana Xinheng membuat magnet strontium ferrite permanennya?
TINGKATAN SERBUK FERRITE UNTUK KIPASMOTOR MAGNET
牌号 Tingkatan |
Br(mT) | Hcb(KA/m) | Hcj(KA/m) | (BH)max(KJ/m3) | ||||
mT | Gs | KA/m | Oe | KA/m | Oe | KJ/m3 | MGOe | |
Y30H-1 | 380-400 | 3800-4000 | 230-275 | 2890-3460 | 235-290 | 2950-3640 | 27.0-32.5 | 3.4-4.1 |
Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.9-4.4 |
Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31.5-35.0 | 3.9-4.4 |
Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31.8-35.0 | 4.0-4.4 |
Y35 | 430-450 | 4300-4500 | 215-239 | 2700-3000 | 217-241 | 2730-3030 | 33.1-38.2 | 4.1-4.8 |
Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36.6-40.6 | 4.6-4.8 |
Y40 | 440-460 | 4400-4600 | 330-354 | 4150-4450 | 340-360 | 4270-4520 | 37.6-41.8 | 4.7-5.2 |
MOTOR KIPAS TABEL SPESIFIKASI MAGNET
No. |
Item |
R |
r |
W |
L |
h |
Tingkatan |
Aplikasi |
1 | W071 | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y30H-1 | Kipas langit-langit |
2 | W071A | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y33 | Kipas langit-langit |
3 | W077 | 87.5 | 79.5 | 65.8 | 19.5 | 7.9 | Y30H-1 | Kipas langit-langit |
4 | W089 | 76.2 | 76.2 | 44.0 | 25.0 | 10.0 | Y30H-1 | Kipas langit-langit |
5 | W101 | 87.5 | 79.5 | 37.0 | 19.5 | 8.0 | Y30H-1 | Kipas langit-langit |
6 | W102 | 56.75 | 48.25 | 38.0 | 25.0 | 8.5 | Y30H-1 | Kipas langit-langit |
7 | W112 | 87.5 | 79.5 | 35.0 | 20.0 | 8.0 | Y30H-1 | Kipas langit-langit |
8 | W130 | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y30H-1 | Kipas langit-langit |
9 | W3130B | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y33 | Kipas langit-langit |
10 | W115 | 29.5 | 21.5 | 14.5 | 38.0 | 8.6 | Y33H-2 | Kipas lantai |
11 | W4187 | 17.05 | 25.4 | 21.26 | 34.0 | 5.9 | Y33H-2 | Kipas lantai |
Untuk mengetahui lebih lanjut tentang Magnet Xinheng
